Model

SDS2354X HD

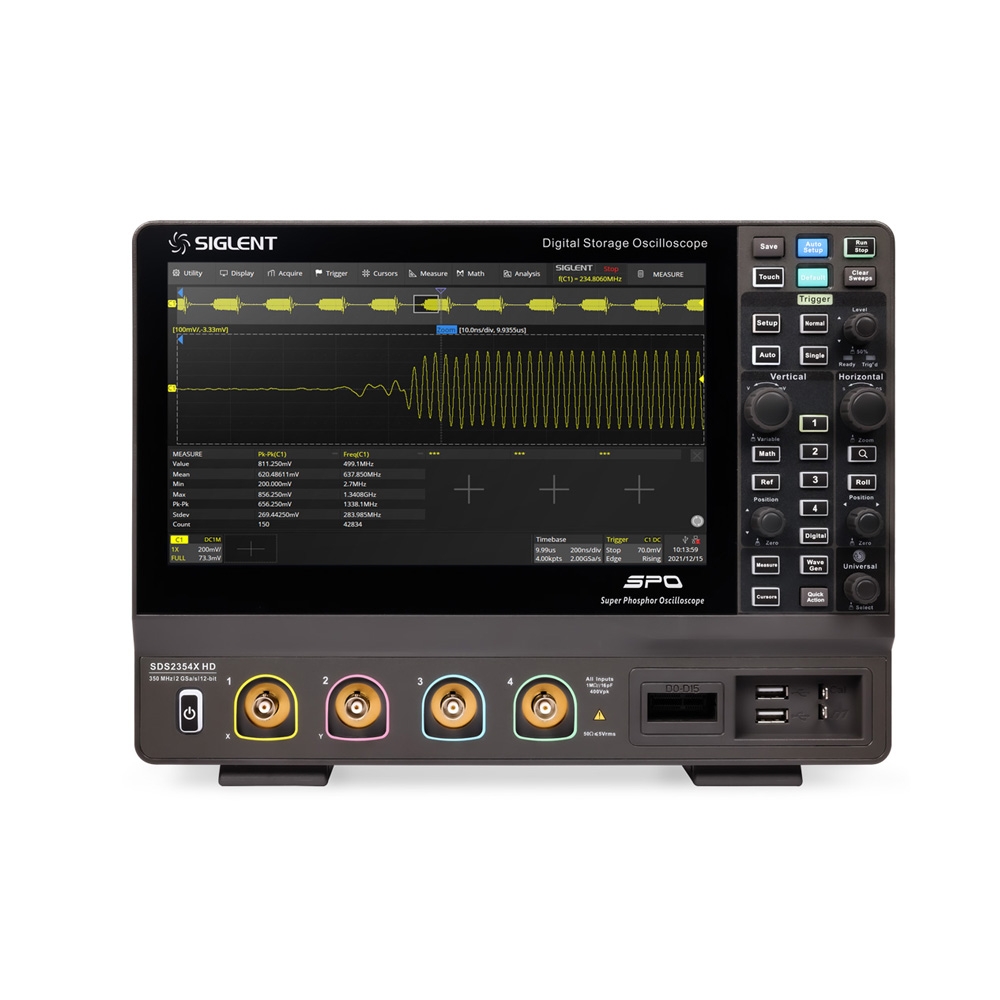

SDS2204X HD

 아날로그 채널

 4 + EXT

 대역폭

 350 MHz

200 MHz

 최대 500 MHz로 업그레이드 가능

 수직 해상도

 12-bit

 샘플링 속도(최대)

 2 GSa/s(인터리빙 모드), 1GSa/s(비인터리빙 모드)

 메모리 뎁스 (Max.)

 200 Mpts/ch(인터리빙 모드), 100 Mpts/ch(비인터리빙 모드)

 파형 캡처 속도 (최대)

 200 Mpts/ch(인터리빙 모드) , 100Mpts(비인터리빙 모드)

 트리거 유형

 Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern,

 Video, Qualified, Nth edge, Setup/hold, Delay, Serial

직렬 트리거 및 디코딩

 Standard:  I²C, SPI, UART, CAN, LIN

 Optional: CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester (decode only)

측정

 50+ parameters, statistics, histogram, trend, and track supported

산술

 2 traces

 2 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x, 10^x,

데이터 분석

 Search, Navigate, History, Mask Test, Digital Voltmeter, Counter,

 Waveform Histogram, Bode plot, and Power Analysis

디지털 채널(옵션)

 16채널, 최대 샘플링 속도 최대 500MSa/s, 기록 길이 최대 50Mpts

파형 발생기(옵션)

 단일 채널 내장 파형 발생기, 최대 25MHz 주파수, 125MSa/s 샘플링 속도, 16kpts 파형

 메모리

I/O

 USB 2.0 Host x3, USB 2.0 Device, 10 M / 100 M LAN, External trigger,

 Auxiliary output (TRIG OUT, PASS/FAIL)

Probe (Standard)

 각 채널마다  500MHz 패시브 프로브 1개 제공

Display

 10.1 TFT-LCD 정잔식 터치스크린 (1024*600)
