DLM3000HD의 기능・조작성은 그대로 측정 성능을 강화

간단 - DLM 시리즈는 경량・컴팩트한 오실로스코프로 복잡한 고속 파형을 고분해능으로 관측・해석할 수 있어 미세한 노이즈나 링잉 등의 쉽게 확인 할 수 있습니다. 직관적인 터치스크린, 오토 셋업, 풍부한 해석 기능으로 복잡한 파형 해석을 편하게 할 수 있도록 지원합니다.

연동 - DLM 시리즈는 2대 연결 가능한 DLMsync 기능을 사용하여 최대 8채널의 측정 환경을 실현할 수 있습니다. 또한 전력 데이터와 다양한 파형 데이터의  관계를 확인하고 싶은 고객의 요구에 부응하여 전력 분석기 및 다른 파형 측정기와의 시간 동기화도 가능합니다.

신뢰 - DLM 시리즈는 회로 검사에서 문제 해결, 고급 타이밍 분석에 이르기까지 다양한 애플리케이션을 다룹니다. YOKOGAWA는 엔지니어 여러분이  계측에 자신감을 갖도록 높은 품질의 측정도를 보증합니다. 안전한 전용 OS에 의한 고속의 이동과 응답성에 의해 신속하고, 스트레스 없이 작업을 진행할 수 있습니다.

DLM3000HD와 DLM3000의 비교

DLM3000HD 시리즈 라인업

12bit의 고분해능

인버터의 스위칭에 따라 발생하는 링잉 등의 미세한 변화를 보다 정확하게 관측할 수 있습니다. 파형의 전체 상을 확인하면서, 미세한 변화를 정확하게 파악할 수 있는 최적의 레인지 설정이 가능해집니다.

최대 2.5 GS/s(모든 채널 동시), 최대 1G 포인트 대용량 메모리

DLM3000HD는 싱글에서 최대 1G 포인트(홀수 채널만 해당), 반복적으로 최대 125M 포인트의 파형 캡처를 할 수 있는 메모리를 탑재하고 있기 때문에, 샘플 레이트를 낮추지 않고 장시간의 측정이 가능합니다.

<기본 관계식> 측정 시간 = 레코드 길이 ÷ 샘플 속도

샘플 속도와 측정 시간의 관계(1G 포인트에서의 경우)

메모리 용량이 불충분한 오실로스코프에서는 장시간 측정 시에는 샘플 레이트의 저하에 의해 파형을 정확하게 포착할 수 없는 경우가 있으므로 주의가 필요합니다.

편리한 히스토리 기능

DLM 시리즈에서는 과거에 캡처한 파형(히스토리 파형)을 최대 200,000개, 어퀴지션 메모리에 저장하고 있습니다.

히스토리 기능에서는 히스토리 파형 중, 지정한 1 개 파형을 화면에 표시, 또는 모든 파형의 일괄 표시가 가능합니다. 히스토리 파형에 대해서는 커서 측정, 연산 등을 할 수 있습니다.

히스토리 기능을 사용하면 트리거로 캡처하기 어려운 파형에 대해서도 거슬러 올라가 파형을 확인할 수 있습니다.

히스토리 검색 기능

DLM3000HD는 최대 200,000개의 방대한 히스토리 파형에서 조건에 맞는 파형을 불러오는 강력한 히스토리 검색 기능을 제공합니다.

화면상에 주목하는 파형의 일부를 포착하는 사각형 구역을 지정하는 방법, 측정한 파형 전체를 둘러싸는 구역을 지정하는 방법, 다각형의 구역 지정 등 직관적이고 간단한 파형 검색 기능이 준비되어 있습니다.

또한, 전압이나 펄스폭의 이상치 등 주목하는 값을 알고 있는 경우에는 파형 파라미터에서의 서치도 가능합니다.

더 많은 채널에 대한 요구에 부응하는 2대 동기 기능 “DLMsync”(/SY 옵션)

2대의 DLM3000HD(/SY옵션 첨부)를 전용 접속 케이블(701982)로 접속하는 것으로 최대 아날로그 8ch, 또는 아날로그 7ch+로직 8bit, 또는 아날로그 6ch+로직 16bit의 동기 측정이 가능하게 됩니다. 캡처 파형은 각 유닛에 표시됩니다. 메인 유닛의 트리거로 동기해, 레코드 길이나 샘플 레이트, 어퀴지션의 설정, 가로축 스케일의 설정 등 공통 항목은 연동하므로 마치 1대의 오실로스코프와 같이 사용할 수 있습니다.

*DLM3000HD는 구입시 옵션 대응. ※2대 동기 운전은 동일 기종만 접속 가능합니다. 다른 모델의 연결은 불가능합니다.

시간 동기화 IEEE1588 마스터 기능(/CY 옵션)

DLM3000HD는 IEEE1588을 이용한 시각 동기 계측의 마스터기가 될 수 있습니다.

고가의 PTP 그랜드 마스터가 필요 없어, 간단하게 IEEE1588 동기 측정 대응의 기기와 동기 계측이 가능합니다.

또한, 통합 계측 소프트웨어 플랫폼 IS8000과 조합하는 것으로 동기 측정 데이터를 정리해 동일 시간축 상에서 통합 해석이 가능합니다.

※ IEEE1588은 네트워크 접속된 계측기와 제어 시스템의 고정밀도 시각 동기 프로토콜을 위한 규격. 오차 1μs 이하의 고정밀 클럭 동기를 실현.

높은 내노이즈 성능

DLM3000HD는 열악한 노이즈 환경에서도 터치 패널 동작이 우수합니다.

터치패널을 OFF로 설정하고, 펑션키와 저그 다이얼로 조작이 가능합니다.

공간 절약 설계

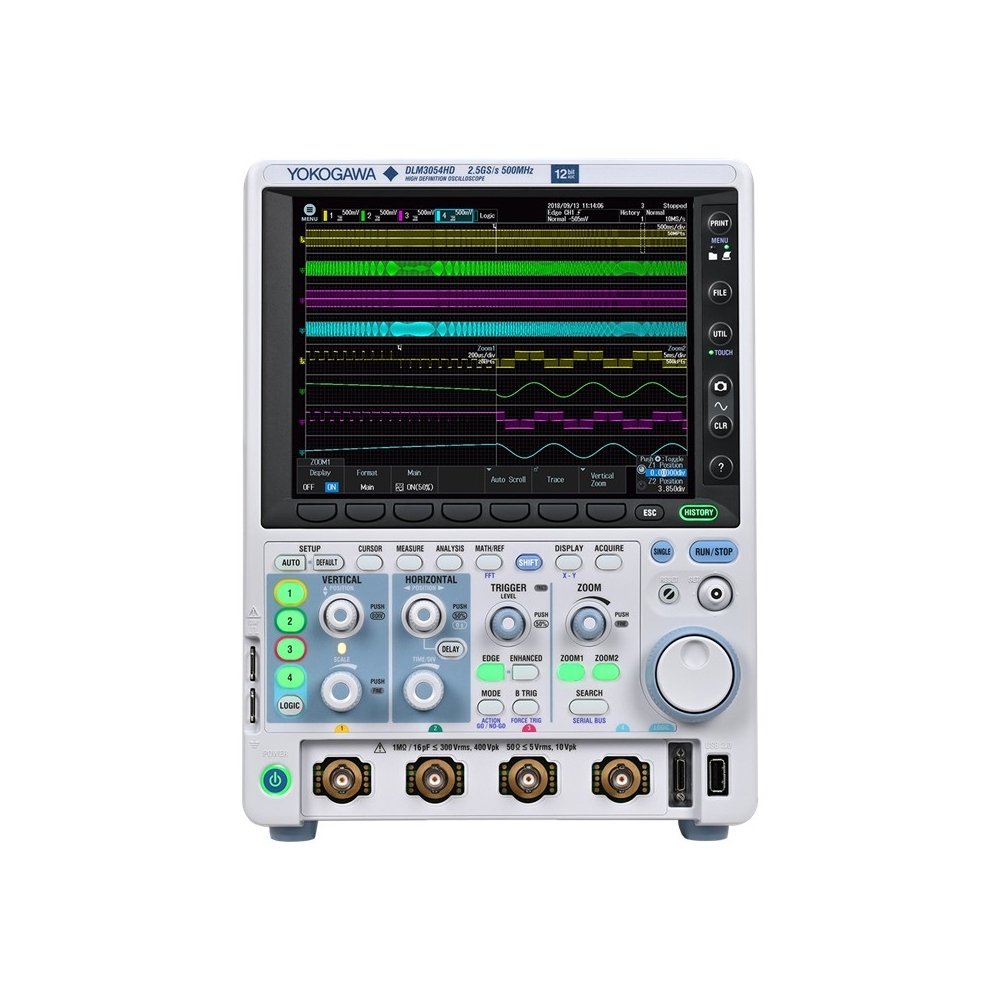

DLM3000HD는 가시성과 사용 편의성을 고려하여 설계된 컴팩트한 수직형 오실로스코프입니다.

세로 모양은 디스플레이를 메뉴 위에 놓을 수 있으며 기를 사용자 가까이에 배치하여 책상과 테스트 벤치의 점유 면적을 최소화 할 수 있습니다.

설치 면적은 A4 사이즈의 약 2/3(깊이 약 20 cm)

풍부한 디스플레이 변형

DLM 시리즈는 대형 터치 스크린을 탑재. 다채널 아날로그 신호를 상세하게 관측하거나 파라미터나 줌 화면 표시, XY 표시, FFT 해석 결과 등 디버깅에 유효한 정보를 한 번에 표시할 수 있습니다.

다양한 트리거

간편하고 간단하게 설정할 수 있는 엣지 트리거, 복잡한 현상을 파악할 수 있는 Enhanced 트리거나 B트리거 등, 아날로그 입력과 로직 입력을 조합한 다채로운 트리거 기능을 탑재, 디지털 트리거 방식을 채용하여 오차가 적은 정확한 트리거를 실현하고 있습니다.

편리한 필터 기능

노이즈 제거에 최적 - 8 kHz에서 200 MHz까지 폭넓게 대응한 필터

컷오프 주파수 8 kHz에서 200 MHz까지 15 종류의 로우 통과 필터가 각 채널에 탑재되어 있습니다. 대역 제한된 파형이 내부 메모리에 저장됩니다. 실시간 필터를 사용하면 노이즈가 중첩된 신호에서도 안정된 트리거를 걸 수 있습니다.

                 리얼타임 필터의 처리                                      노이즈 제거를 통한 안정적인 트리거

줌 및 검색 기능

긴 메모리에 캡처한 다채널 파형은 가로축과 세로축으로 확대하여 세부 사항을 관찰해야 합니다. DLM 시리즈는 줌 전용의 키와 확대 축소의 노브가 있으므로 보고 싶은 부분을 곧바로 줌업 할 수 있습니다. 또한 터치 스크린을 사용하여 화면에서 확대하고 싶은 영역을 지정하여 확대도 가능합니다.

2개 지점 동시 줌

시간축 스케일이 다른 확대 파형을 2개 지점 동시에 표시할 수 있습니다. 또한 AutoScroll 기능을 사용하여 줌 표시 위치를 자동으로 스크롤할 수 있습니다. 어느 현상의 「발생 전」과 「발생 후」와 같이 멀어진 지점을 동시에 확대하거나, 확대율을 바꾸어 표시할 수 있으므로 디버그에 매우 유효합니다.

줌 검색 기능

롱 메모리에 캡처한 파형을 검색하고 검색 포인트가 포함 된 파형을 줌 영역에 표시합니다. 검색된 파형의 위치는 화면에 표시됩니다(현재 위치는 ▼로 표시).

파형 검색의 조건

엣지/엣지(조건부)/스테이트, 패턴/펄스 폭/스테이트 폭/시리얼 버스(시리얼 버스 해석 옵션 탑재 모델만 해당)

펄스 폭에서의 파형 검색 예

터치 스크린

파형의 포지션 이동이나 스케일의 변경, 커서의 이동 등, 터치 스크린을 사용하는 것으로 파형을 조작을 할 수 있습니다.

또한, 파형의 일부를 줌 하고 싶을 때는 화면상에서 손가락을 대각선으로 스와이프 해 영역을 지정하는 Rect 줌 기능을 사용하면 간단하게 줌업을 할 수 있게 됩니다.  다이얼로그에 전개되는 선택사항을 선택할 때도 직접 터치하면 되므로 선택 키에 의한 번거로움으로부터 해방됩니다.

                                                 핀치 조작으로 줌 배율 변경                                              Rect 줌 기능                                               파형파라미터 항목 선택

하이브리드 채널

4채널이 부족한 경우에도 유연하게 대응

DLM3000HD는 CH4의 아날로그 입력을 로직 8비트로 전환하여 아날로그 3채널 & 로직 8비트의 MSO(혼합 시그널 오실로스코프)로서 기능합니다.

로직 입력은 데이터 신호/제어 신호의 관측 및 트리거 소스로 사용할 수 있을 뿐만 아니라 I2C 버스 및 SPI 버스와 같은 직렬 버스 분석에도 사용할 수 있습니다.

※ 로직 입력에는  로직 프로브(별도 판매)가 필요합니다.

         아날로그 4채널                                                                                           아날로그 3채널 & 로직 8bit

업무 효율 향상에 도움이 되는 기능

파형 파라미터 자동 측정, 트렌드 표시

메저 기능과 통계 처리

29개 종류의 파형 파라미터를 탑재해 최대 120개까지 동시에 자동 측정할 수 있습니다(메저 기능). 또한 파형 파라미터를 반복적으로 측정하여 평균/최대/최소/표준 편차와 같은 통계를 표시할 수 있습니다. 또한, 1개 화면 내의 파형을 자동적으로 사이클마다 구분한 후 파라미터 측정도 가능합니다. 이 기능을 사용하면 한 화면에서 주기적 변동을 측정할 수 있습니다.

트렌드 표시, 히스토그램 표시

파라미터 측정 결과는 수치로서의 표시 뿐만이 아니라, 트렌드나 히스토그램 표시를 할 수 있어 변화나 편차의 모습을 시각적으로 확인할 수 있습니다. 여러 파형 간의 주기, 펄스 폭, 진폭 등의 파형 파라미터 변동이나 한 화면 내의 파형의 주기 변동 등의 트렌드 표시하거나 값의 분포를 히스토그램으로 확인할 수 있습니다.

전압값, 시간차를 자동으로 판독

커서

측정 표시된 파형에 커서를 대고 커서와 파형의 교점의 각종 측정값을 표시할 수 있습니다.
원하는 측정 항목에 맞출 수 있도록 5가지의 커서가 존재합니다.( ΔT, ΔV, ΔT&ΔV, 마커, 각도 커서)

ΔT＆ΔV 커서에서의 전압값, 시간차 측정 화면 예시

주파수 해석 기능

FFT 해석

최대 4개의 FFT 해석을 동시에 실행 가능합니다. FFT는 CH1~CH4까지의 실제 파형 외에 연산 파형에 대해서도 실행할 수 있습니다. 필터를 걸어 대역 제한한 파형의 주파수 성분의 해석이나, 회전체의 주기 변동의 주파수 해석 등이 가능합니다. 자동 피크 검출도 가능합니다.

FFT 해석 화면 예시

원터치로 파형을 남기기

스냅샷

스냅샷 키를 누르면 해당 시간에 표시되는 파형을 화면에 흰색 트레이스로 남길 수 있습니다.

키를 누를 때마다 화면에 추가되므로 여러 파형을 비교할 때 유용합니다. 또, 화면에 기록된 스냅샷의 데이터는 파일에 저장・읽어내기가 가능하므로 비교용의 기준 파형으로서도 이용할 수 있습니다.

저장 파일을 이미지로 확인

섬네일 표시

파형 데이터, 파형 이미지 데이터, Wave-Zone 파일의 섬네일이 화면에 표시됩니다. 이미지와 파일명이 표시되므로 화면 이미지를 확인하면서 파일을 복사하거나 삭제할 수 있습니다. 또한 하나의 파일을 확장하여 파일을 확인할 수 있습니다.

파일을 읽을 때의 썸네일 표시 예

액션 온 트리거, GO/NO-GO 기능

트리거 조건, 존 파형, 파형 파라미터 등을 조건으로 합격 여부(GO/NOGO)를 판정합니다. 트리거 검출시, 혹은 NO-GO의 경우에는 이상 알람 동작 시 파형 데이터를 저장하고 지정 주소에 메일을 송신하는 등을 동시에 실시할 수 있습니다. 이상동작이 일어났을 때의 파형을 저장할 수 있으므로 나중에 그 때의 현상을 확인, 해석할 수 있습니다.

그래픽 온라인 도움말

오실로스코프의 기능 및 작동에 대해 로직 포트 상단의 "?" 마크의 키를 누르면 그래픽으로 상세한 설명이 표시됩니다.

사용 설명서를 보지 않고도 기능을 제품 화면에서 확인할 수 있습니다.

시리얼 버스 해석 기능 옵션(/F1~/F6)

UART(RS232)/I 2 C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI/PSI5 Airbag

임베디드 시스템이나 차량 탑재용 각종 시리얼 버스 신호에서의 트리거, 디코드 표시 해석이 가능합니다. 또한 I2C/SPI/UART/SENT는 로직 입력에서도 사용할 수 있습니다. 버스의 파형 품위를 관측할 필요가 없는 경우에는 로직 입력으로 디코드나 해석이 가능합니다.

시리얼 버스 자동 설정

비트 레이트나 전압 레벨 등의 번거로운 초기 설정은 일절 불필요합니다. 자동으로 입력되는 신호를 판단하고 설정합니다.  또한 DLM3000HD에서는 캡처된 파형에 대해서도 설정이 가능합니다. 설정 시간을 대폭 단축할 뿐만 아니라 설정 실수를 방지할 수도 있습니다.

최대 4개 버스 동시 분석

4개의 버스를 동시에 해석해 파형에 대응한 디코드 표시나 리스트 표시가 가능합니다.

2개 화면 줌과 조합하면 속도가 다른 버스가 혼재되어 있어도 상세하게 확인할 수 있습니다.

사용자 정의 연산 옵션(/G2)

각종 함수식을 조합해 자유롭게 연산식을 설정해서 연산 결과를 표시할 수 있습니다. PWM 파형용 듀티 연산, F/V 변환, 로우 / 하이  / 밴드 패스 필터, 이동 평균, 미분 적분, 삼각 함수, 지수 / 대수 함수, 복수 채널 사칙 연산, 로직 신호 D/A 연산 등의 연산식을 사용할 수 있습니다.  FFT 연산 기능도 확장됩니다.

전원 분석 기능 옵션(/G3)

스위칭 손실 분석 기능

전압·전류 파형으로부터 스위칭 손실[V(t)×i(t)]을 연산합니다. 턴온/오프의 개별 손실 계산, 도통 손실을 포함한 손실, 50 Hz/60 Hz주기의 1주기에서의 손실 등 다양한 해석 기법에 대응하고 있습니다. 또한 사이클 모드를 사용하여 손실을 구하는 적분 연산의 범위를 스위칭 주기로 잘라낼 수 있으므로 보다 정확한 해석이 가능합니다.

전력 파라미터 측정

최대 2쌍의 전압, 전류 파형에 대해 유효 전력/피상 전력/무효 전력/역률 등의 전력 파라미터를 자동 측정할 수 있습니다. 2전력계법에 의한 3상 전력의 Σ연산이나 측정 결과의 통계 처리 등도 가능합니다.
